Baureihe ZK



Aluminium oder Edelstahl

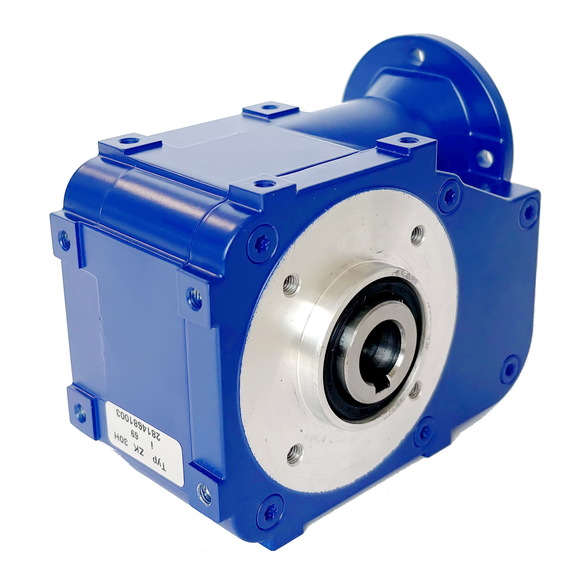

ZK30
  Gehäuse Aluminium-DruckgussZK30-H

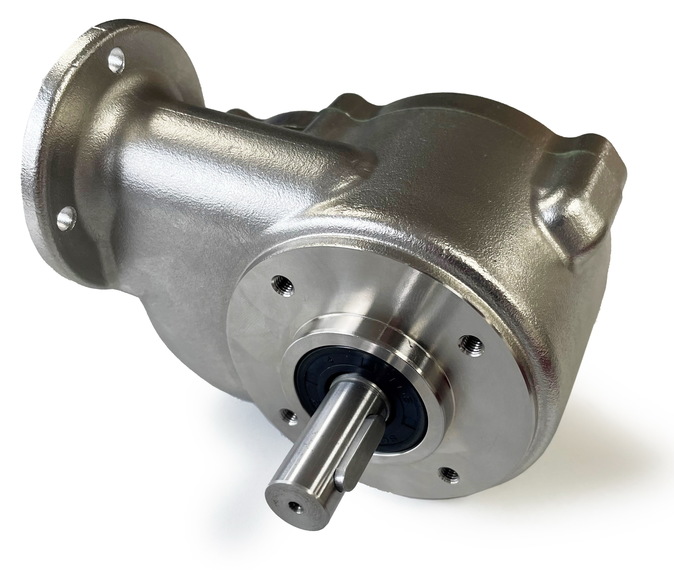

ZKS30
  Gehäuse und Welle aus Edelstahl
ZKS30-B



Fakten die begeistern




  Kombiniertes Schnecken-Stirnradgetriebe
  hoher Wirkungsgrad
  glatte Oberflächen

  Typ B mit beidseitige Vollwelle
  Typ H mit durchgehende Hohlwelle

  hochwertige Kugellager
  hohe Lebensdauer
  optimale Laufruhe
  einfache Montage



  Ausführung in Edelstahl
  ideal für Applikationen bei
  Lebensmittel-
  Pharma-
  Chemieindustrie


  viele Typen und Ausführungen ab Lager verfügbar









Technische Daten

Untersetzung: 11,84...690:1
Drehmoment:  max. 30 Nm
Wirkungsgrad: bis 85 %
Radiallast: 300 N
Axiallast:   140 N

Optionen

Flansch und Welle nach Vorgabe
Lebensmittelverträgliches Schmieröl

Oberflächenbeschichtungen für hohe
Beständigkeit gegen chemische Einflüsse









Dokumente



3D CAD-Modelle (.stp)

  ZK30-B (Vollwelle)
  ZK30-H (Hohlwelle)
  ZKS30-B (Vollwelle)
  ZKS30-H (Hohlwelle)
  Drehmomentstütze







Zubehör

  AC-Motoren Baureihe IGKU, IGLU
  DC-Motoren Baureihe PGK, PM1, KG


Anwendungsbeispiele

  Bandantrieb in Verpackungsanlage
  Pumpenantrieb in Backanlage
  Drahtvorschub in Schweißanlage
  Extruderantrieb in Textilmaschine
  Manipulatorantrieb in Röntgenanlage
